Name: Kötegelő, átmenő tömítő szerelvények RTD-, hőelem- vagy műszerkábelhez - Pt100-hoz vagy műszerkábelhez - 60 ér (pl. 20 x 3 vezetékes RTD) - 1/2" NPT – 100 bar
SKU: 940-581
Price: 224600 GBP
Availability: InStock

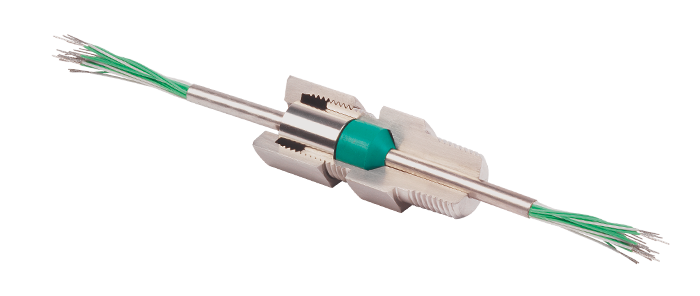

Kötegelő, átmenő tömítő szerelvények RTD-, hőelem- vagy műszerkábelhez

Ezek az átmenő szerelvények nagyobb számú vezeték egy kábelbemeneten keresztül történő áthaladását biztosítják megfelelő tömítettséggel. Egy belül PTFE bevont rozsdamentes acélcsövet hengerelnek rá a 12, 24, 40 vagy akár 60db 0.5mm-es átmérőjű PTFE szigetelt hőelem- vagy rézvezetékre, így hozva létre sűrű, tömített kábelköteget. Ezek után ezt a levékonyított acélcsövet tömszelencébe dugják. Az átmenő tömítő szerelvényt mindkét oldalán 600mm hosszú vezetékköteggel szállítjuk, de igény esetén hosszabb vezeték is igényelhető.

Az átmenő vezeték lehet: K, T vagy J (igény esetén más típusok is rendelhetőek) hőelemkábel valamint 2, 3 vagy 4 vezetékes RTD kábel illetve alacsony feszültségjel továbbítására alkalmas rézvezeték
12, 24, 40 vagy 60db összekötegelt, 0.5mm átmérőjű, PTFE szigetelt hőelemkábel vagy rézvezeték
Nincs szükség ragasztó vagy gyanta használatára
Átmenő cső átmérője lehet:
4.5mm: 6db hőelem vagy 4db 3-vezetékes Pt100 vagy 12db műszerkábel
6.0mm: 12db hőelem vagy 8db 3-vezetékes Pt100 vagy 24db műszerkábel
8.0mm: 20db hőelem vagy 13db 3-vezetékes Pt100 vagy 40db műszerkábel
10.0mm: 30db hőelem vagy 20db 3-vezetékes Pt100 vagy 60db műszerkábel
Alapállapotban PFA tömítéssel szállítjuk, azonban külön kérésre Neoprén, Viton vagy Láva tömítésű is rendelhető
Nagynyomású alkalmazási területekre kifejlesztve egészen 345bar-ig (20°C-on)
Szivárgás: 1x10^-6 cm3/sec, Héliumnál, 20°C-on, 1bar nyomás esetén
Ideális vákuumban történő használathoz egészen 6.67x10^-4Pa-ig (6.67x10^-6mbar) Neoprén, Viton vagy PFA tömítés használatával. Láva tömítés alkalmazása nem ajánlott vákuumos használatra
Csőhossz: alaphelyzetben 80mm vagy 100mm, de a felhasználó igényeinek megfelelő méretet készíthetünk
Az összes vezeték meg van jelölve a csatlakozó mindkét oldalán, a könnyebb beazonosítás érdekében
Felhasználó igényei szerinti összeállítás lehetséges az alábbi paraméterek tetszőleges kombinációjából: más hőelemtípus; más tömítőanyag (Neoprén, Viton, Láva); más menetméret; más csőhossz, vezetékhossz; konkrét vezetékszám; hőelemkábel és műszerkábel kombinációja ugyanabban a csőben
Hőmérséklettartomány: –40ºC … +125ºC
Elektromosan terhelhető: 100V DC, 500mA
316L Szerelvénytest (és a fészek is, amennyiben van). Pozícionáló és záróanya 303 vagy 304

Az alábbi típusok állnak rendelkezésre:

K típusú hőelemekhez

Rendelési kód	Megnevezés	1 - 9	10 - 19	20+	Vesz
941-504	6 pár - 1/4" BSPT – 200 bar	160.000 Ft	146.200 Ft	133.900 Ft	Hozzáad
941-507	12 pár - 1/4" BSPT – 150 bar	184.000 Ft	167.700 Ft	153.900 Ft	Hozzáad
941-510	20 pár - 1/2" BSPT – 150 bar	226.500 Ft	206.600 Ft	188.800 Ft	Hozzáad
941-513	30 pár - 1/2" BSPT – 100 bar	269.000 Ft	245.000 Ft	224.600 Ft	Hozzáad
940-504	6 pár - 1/4" NPT – 200 bar	160.000 Ft	146.200 Ft	133.900 Ft	Hozzáad
940-507	12 pár - 1/4" NPT – 150 bar	184.000 Ft	167.700 Ft	153.900 Ft	Hozzáad
940-510	20 pár - 1/2" NPT – 150 bar	226.500 Ft	206.600 Ft	188.800 Ft	Hozzáad
940-513	30 pár - 1/2" NPT – 100 bar	269.000 Ft	245.000 Ft	224.600 Ft	Hozzáad

T típusú hőelemekhez

Rendelési kód	Megnevezés	1 - 9	10 - 19	20+	Vesz
941-526	6 pár - 1/4" BSPT – 200 bar	160.000 Ft	146.200 Ft	133.900 Ft	Hozzáad
941-529	12 pár - 1/4" BSPT – 150 bar	184.000 Ft	167.700 Ft	153.900 Ft	Hozzáad
941-532	20 pár - 1/2" BSPT – 150 bar	226.500 Ft	206.600 Ft	188.800 Ft	Hozzáad
941-535	30 pár - 1/2" BSPT – 100 bar	269.000 Ft	245.000 Ft	224.600 Ft	Hozzáad
940-526	6 pár - 1/4" NPT – 200 bar	160.000 Ft	146.200 Ft	133.900 Ft	Hozzáad
940-529	12 pár - 1/4" NPT – 150 bar	184.000 Ft	167.700 Ft	153.900 Ft	Hozzáad
940-532	20 pár - 1/2" NPT – 150 bar	226.500 Ft	206.600 Ft	188.800 Ft	Hozzáad
940-535	30 pár - 1/2" NPT – 100 bar	269.000 Ft	245.000 Ft	224.600 Ft	Hozzáad

J típusú hőelemekhez

Rendelési kód	Megnevezés	1 - 9	10 - 19	20+	Vesz
941-552	6 pár - 1/4" BSPT – 200 bar	160.000 Ft	146.200 Ft	133.900 Ft	Hozzáad
941-555	12 pár - 1/4" BSPT – 150 bar	184.000 Ft	167.700 Ft	153.900 Ft	Hozzáad
941-558	20 pár - 1/2" BSPT – 150 bar	226.500 Ft	206.600 Ft	188.800 Ft	Hozzáad
941-561	30 pár - 1/2" BSPT – 100 bar	269.000 Ft	245.000 Ft	224.600 Ft	Hozzáad
940-552	6 pár - 1/4" NPT – 200 bar	160.000 Ft	146.200 Ft	133.900 Ft	Hozzáad
940-555	12 pár - 1/4" NPT – 150 bar	184.000 Ft	167.700 Ft	153.900 Ft	Hozzáad
940-558	20 pár - 1/2" NPT – 150 bar	226.500 Ft	206.600 Ft	188.800 Ft	Hozzáad
940-561	30 pár - 1/2" NPT – 100 bar	269.000 Ft	245.000 Ft	224.600 Ft	Hozzáad

N típusú hőelemekhez

Rendelési kód	Megnevezés	1 - 9	10 - 19	20+	Vesz
941-585	6 pár - 1/4" BSPT – 200 bar	160.000 Ft	146.200 Ft	133.900 Ft	Hozzáad
941-588	12 pár - 1/4" BSPT – 150 bar	184.000 Ft	167.700 Ft	153.900 Ft	Hozzáad
941-591	20 pár - 1/2" BSPT – 150 bar	226.500 Ft	206.600 Ft	188.800 Ft	Hozzáad
941-594	30 pár - 1/2" BSPT – 100 bar	269.000 Ft	245.000 Ft	224.600 Ft	Hozzáad
940-585	6 pár - 1/4" NPT – 200 bar	160.000 Ft	146.200 Ft	133.900 Ft	Hozzáad
940-588	12 pár - 1/4" NPT – 150 bar	184.000 Ft	167.700 Ft	153.900 Ft	Hozzáad
940-591	20 pár - 1/2" NPT – 150 bar	226.500 Ft	206.600 Ft	188.800 Ft	Hozzáad
940-594	30 pár - 1/2" NPT – 100 bar	269.000 Ft	245.000 Ft	224.600 Ft	Hozzáad

Pt100-hoz vagy műszerkábelhez

Rendelési kód	Megnevezés	1 - 9	10 - 19	20+	Vesz
941-572	12 ér (pl. 4 x 3 vezetékes RTD) - 1/4" BSPT – 200 bar	160.000 Ft	146.200 Ft	133.900 Ft	Hozzáad
941-575	24 ér (pl. 8 x 3 vezetékes RTD) - 1/4" BSPT – 150 bar	184.000 Ft	167.700 Ft	153.900 Ft	Hozzáad
941-578	40 ér (pl. 13 x 3 vezetékes RTD) - 1/2" BSPT – 150 bar	226.500 Ft	206.600 Ft	188.800 Ft	Hozzáad
941-581	60 ér (pl. 20 x 3 vezetékes RTD) - 1/2" BSPT – 100 bar	269.000 Ft	245.000 Ft	224.600 Ft	Hozzáad
940-572	12 ér (pl. 4 x 3 vezetékes RTD) - 1/4" NPT – 200 bar	160.000 Ft	146.200 Ft	133.900 Ft	Hozzáad
940-575	24 ér (pl. 8 x 3 vezetékes RTD) - 1/4" NPT – 150 bar	184.000 Ft	167.700 Ft	153.900 Ft	Hozzáad
940-578	40 ér (pl. 13 x 3 vezetékes RTD) - 1/2" NPT – 150 bar	226.500 Ft	206.600 Ft	188.800 Ft	Hozzáad
940-581	60 ér (pl. 20 x 3 vezetékes RTD) - 1/2" NPT – 100 bar	269.000 Ft	245.000 Ft	224.600 Ft	Hozzáad
	* A Pt100-ak maximális száma 3-vezetékes kialakításra vonatkozik
